фланцевий адаптер для труб ПЕ/ПВХ для приєднання до фланцевої арматури без зварювання
- матеріал: ковкий чавун
- робоча температура: 0*С – 70*С
- тиск: PN10/16
- доступні розміри під замовлення: DN50 – 600
фланцевий адаптер для труб ПЕ/ПВХ

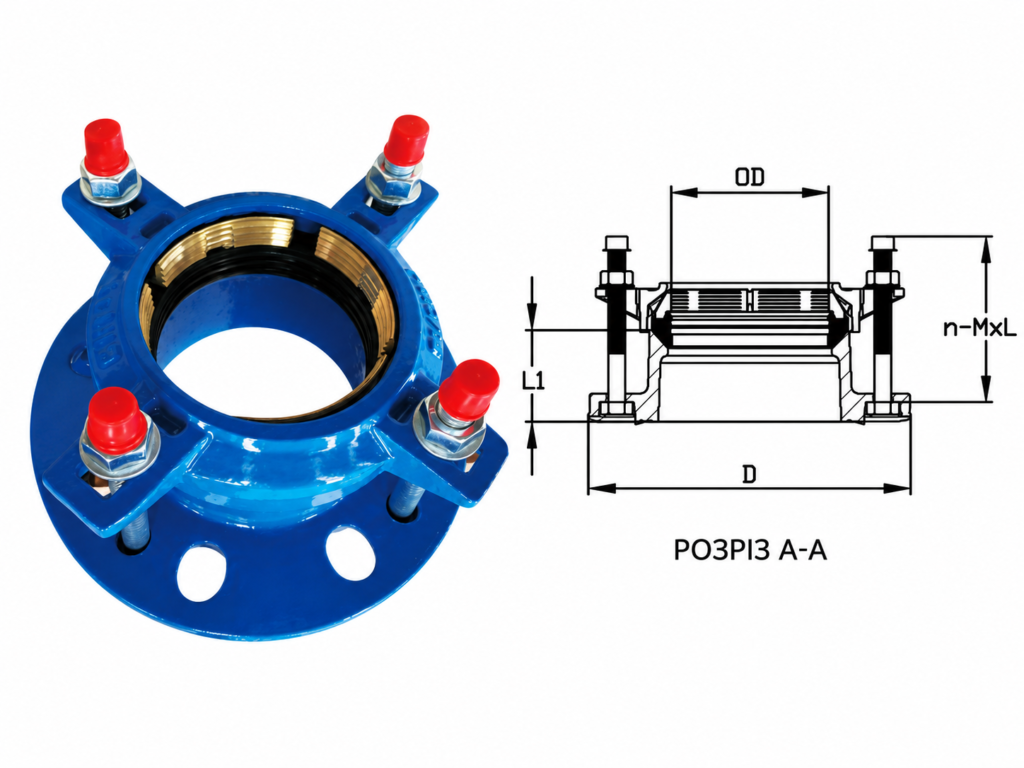

| Розмір фланця | Зовнішній діаметр ПЕ труби | Зовнішній діаметр фланця | Висота корпусу фланця | Кількість болтів / розмір × довжина | Тип болтів | Макс. тиск, бар | Макс. кутове відхилення | Орієнтовна вага, кг |
|---|---|---|---|---|---|---|---|---|
| DN | OD | D | L1 | n-M×L | ||||
| DN50 | 63 | 160 | 63 | 2-M12×110 | Шестигранні болти | 25 | ±3° | 2,8 |
| DN60/65 | 75 | 185 | 63 | 2-M12×110 | Шестигранні болти | 25 | ±3° | 3,3 |
| DN80 | 90 | 200 | 63 | 4-M12×110 | Шестигранні болти | 25 | ±3° | 4,1 |
| DN100 | 110 | 220 | 63 | 4-M12×110 | Шестигранні болти | 25 | ±3° | 4,7 |
| DN125 | 125 | 245 | 63 | 4-M12×110 | Шестигранні болти | 25 | ±3° | 5,9 |
| DN125 | 140 | 245 | 63 | 4-M12×110 | Шестигранні болти | 25 | ±3° | 6,0 |
| DN150 | 160 | 285 | 65 | 4-M12×110 | Шестигранні болти | 25 | ±3° | 6,9 |
| DN150 | 180 | 285 | 65 | 4-M12×110 | Шестигранні болти | 25 | ±3° | 7,0 |
| DN200 | 200 | 340 | 75 | 4-M12×120 | Шестигранні болти | 25 | ±3° | 9,9 |
| DN200 | 225 | 340 | 75 | 4-M12×120 | Шестигранні болти | 25 | ±3° | 8,8 |
| DN250 | 250 | 400 | 75 | 6-M12×120 | Шестигранні болти | 25 | ±3° | 13,5 |
| DN250 | 280 | 400 | 75 | 6-M12×120 | Шестигранні болти | 25 | ±3° | 12,8 |
| DN300 | 315 | 455 | 85 | 6-M12×130 | Шестигранні болти | 25 | ±3° | 16,7 |

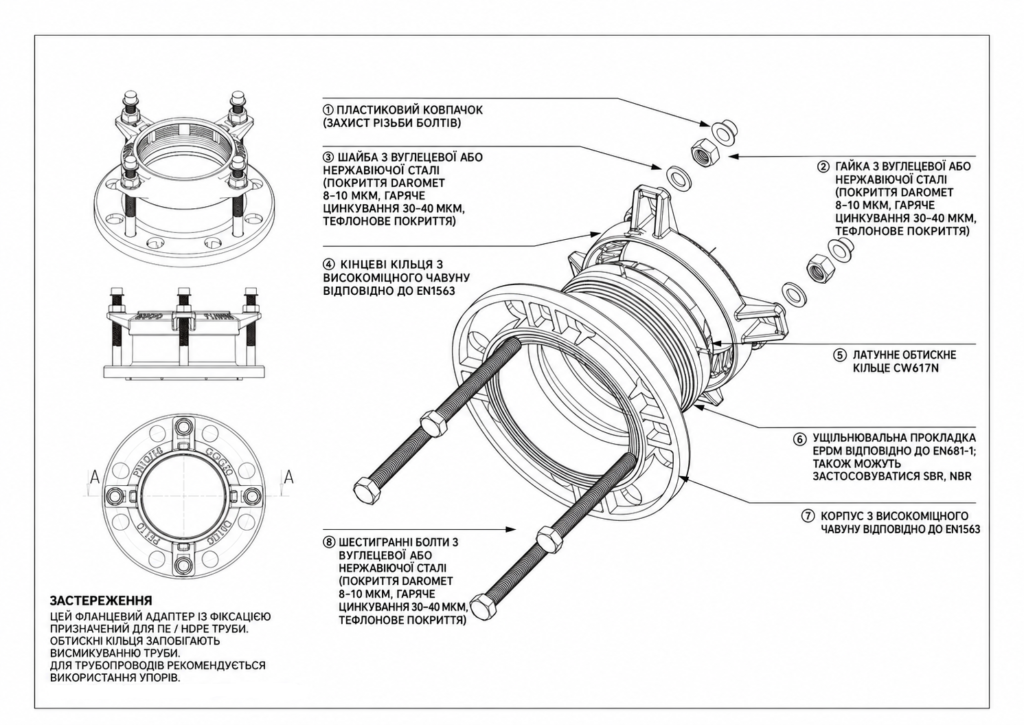

Основні характеристики та використання фланцевих адаптерів для труб ПЕ ПВХ:
- Матеріал:
- Корпус фланцевого адаптера виготовлений з високоміцного чавуну з антикорозійним епоксидним покриттям, що забезпечує міцність, довговічність та захист від зовнішніх впливів.
- Герметичність:
- Ущільнювальне кільце забезпечує надійне герметичне з’єднання труби з фланцевою арматурою та запобігає витокам робочого середовища.
- Діаметри:
- На складі ТОВ «ЛОТТ» представлені фланцеві адаптери для ПЕ та ПВХ труб у найбільш затребуваних діаметрах. Інші типорозміри можуть бути поставлені під замовлення відповідно до технічних вимог проєкту.
- Призначення:
- Фланцевий адаптер призначений для приєднання поліетиленових (ПЕ) та ПВХ труб до фланцевої арматури: засувок, затворів, клапанів, фільтрів, насосного обладнання та інших елементів трубопроводу.
- Простий монтаж:
- Конструкція адаптера дозволяє виконати фланцеве з’єднання без зварювання фланця безпосередньо до труби. Це спрощує монтаж, ремонт та заміну трубопровідної арматури.
- Використання в різних системах:
- Застосовується в системах водопостачання, водовідведення, зрошення та промислових трубопроводах при монтажі ПЕ та ПВХ труб.
Більше технічної інформації про стандарти чавунних виробів Ви можете знайти на сторінці ДСТУ або на сайті виробника
