Для чого використовується муфта STEP
- З’єднання труб різних діаметрів — перехід між трубами без застосування додаткових редукційних фітингів.
- Сумісність із різними матеріалами — сталь, чавун, ПВХ, ПЕ та інші трубні матеріали.
- Ремонт і реконструкція — з’єднання старих і нових ділянок трубопроводу.
- Герметичність з’єднання — еластичні ущільнення компенсують відмінності зовнішніх діаметрів труб у межах робочих діапазонів муфти.
- Механічний монтаж — встановлення без зварювання.
У наявності на складі ЛОТТ в Одесі — 4 типорозміри муфт STEP.
Муфти STEP в наявності на складі в Одесі
Підбір перехідної (редукційної) муфти STEP здійснюється за зовнішніми діаметрами обох труб, які необхідно з’єднати.
Кожна сторона муфти має власний діапазон ущільнення. Для правильного підбору важливо, щоб зовнішній діаметр кожної труби відповідав зазначеному діапазону.
На складі ЛОТТ в Одесі представлені чотири типорозміри муфта перехідна (редукційна) чавунна STEP
| Діапазони зовнішніх діаметрів труб, мм (сторона 1 / сторона 2) | Розмір болтів | Кількість болтів |
| 88–103 / 108–128 | M12 x 230 | 4 |
| 108–128 / 132–153 | M12 x 230 | 4 |
| 159–182 / 192–210 | M12 x 230 | 4 |
| 218–235 / 242–267 | M12 x 235 | 6 |
Інші типорозміри муфт STEP можуть постачатися під замовлення. Для підбору муфти повідомте зовнішні діаметри та матеріали обох труб.

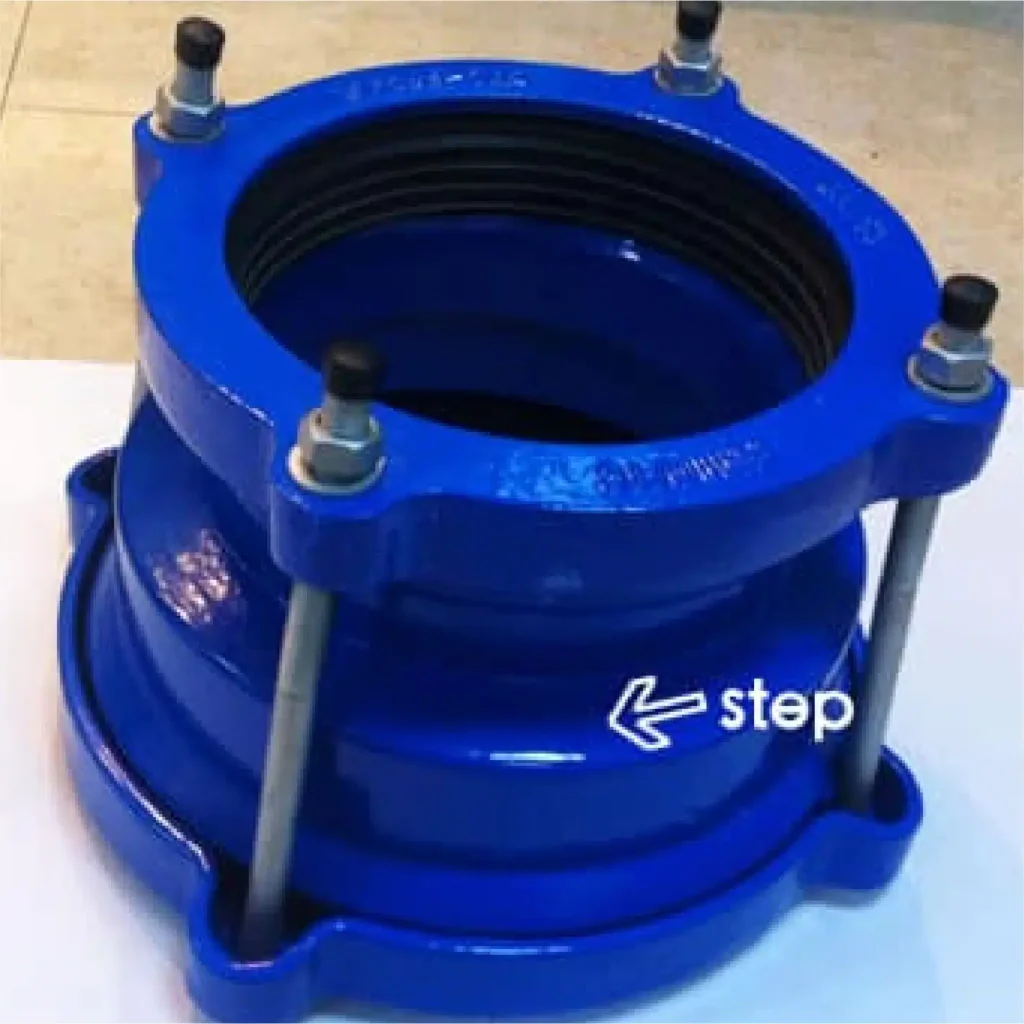

Муфта перехідна (редукційна) чавунна STEP

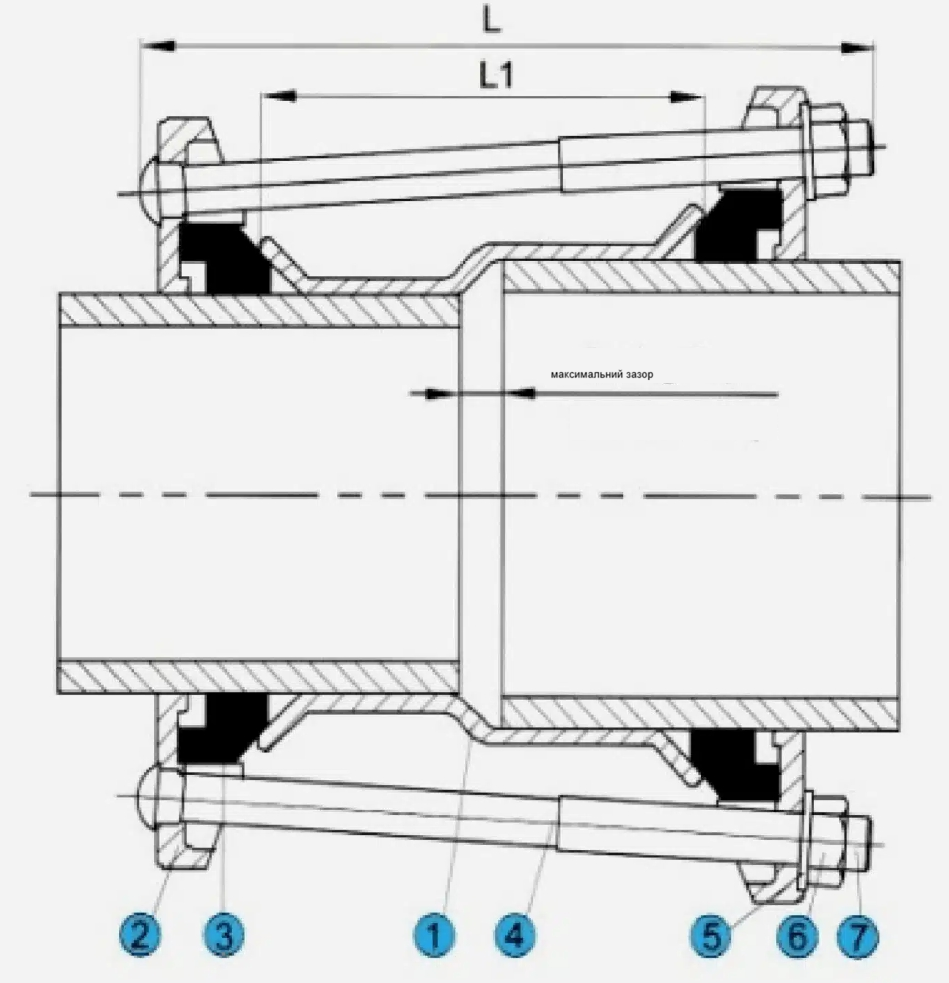

Детальна інформація про конструкцію, матеріали, робочий тиск, ущільнення та стандарти наведена на окремій сторінці:
→ Технічні характеристики перехідної (редукційної) муфти STEP
Покрокові рекомендації щодо підготовки труб, встановлення муфти, послідовності затягування болтів та перевірки герметичності з’єднання.
→ Інструкція з монтажу перехідної (редукційної) муфти STEP
Як правильно підібрати перехідну муфту STEP
Для підбору муфти необхідно знати фактичні зовнішні діаметри обох труб, які потрібно з’єднати.
Наприклад, муфта з діапазонами 88–103 / 108–128 мм призначена для з’єднання труб, зовнішні діаметри яких входять відповідно в перший і другий діапазони.
Номінального діаметра DN недостатньо для точного підбору муфти, особливо під час з’єднання труб із різних матеріалів.
Потрібна допомога з підбором? Повідомте нам матеріал і зовнішній діаметр кожної труби — фахівці ЛОТТ допоможуть визначити відповідний типорозмір.
В наявності на складі в Одесі Муфта перехідна чавунна STEP розміром від Дн100 до Дн300. Інщі розміри поставлюяться під замовлення.
Муфта перехідна (редукційна) чавунна STEP
Відповідно до технічної документації виробника Judberd, перехідні (редукційні) муфти STEP виготовляються з урахуванням міжнародних стандартів:
- EN 14525 — вимоги до широкодіапазонних муфт і фланцевих адаптерів.
- EN 30677 — стандарт антикорозійного покриття.
- EN 12266-1 — стандарт випробувань на герметичність.
Детальніше про призначення міжнародних сертифікатів і стандартів можна прочитати в нашій статті «Міжнародні сертифікати та стандарти трубопровідної арматури: що вони означають?».
