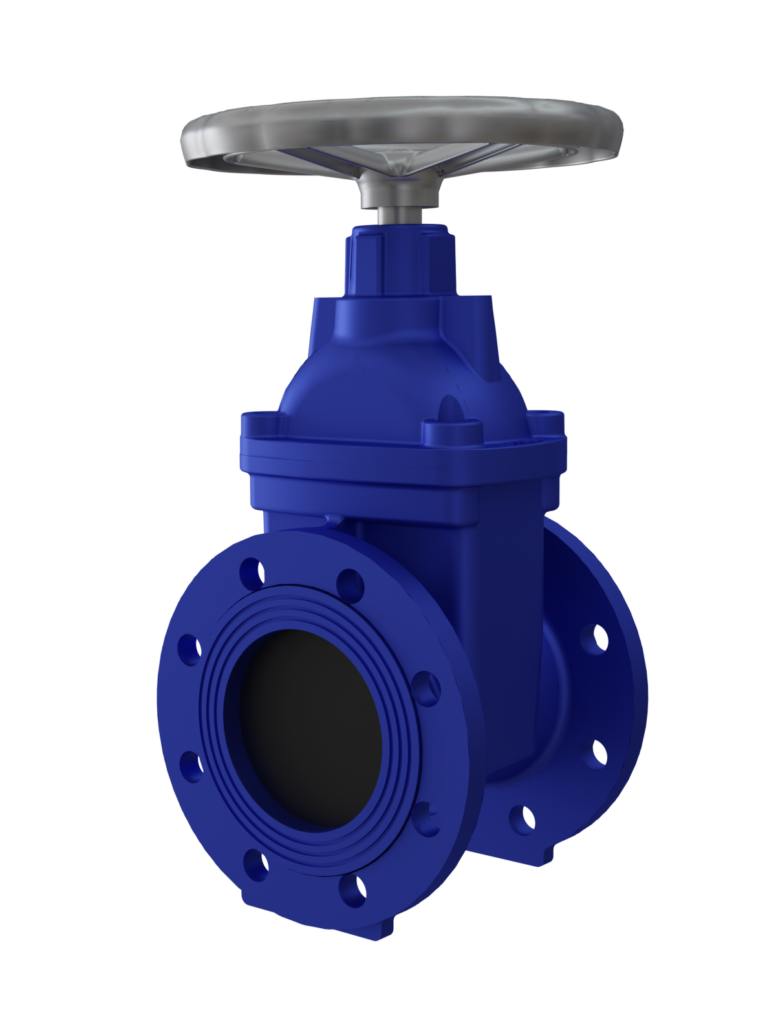

Засувки клинові з обгумованим клином iValve

Засувка з обгумованим клином призначена для надійного перекриття потоку води в системах господарсько-питного та технічного водопостачання. Корпус із високоміцного чавуну з епоксидним покриттям забезпечує захист від корозії, а еластичне ущільнення клина — герметичність закриття.

Асортимент клинових засувок iValve

ТОВ «ЛОТТ» підтримує складський асортимент клинових засувок iValve з обгумованим клином:

• DN40–DN600 — засувки з ручним керуванням.
• DN50–DN300 — засувки в комплекті з електроприводами Flowinn.

Наявність конкретних діаметрів, номінального тиску PN10/PN16 та варіантів комплектації уточнюйте у наших менеджерів.

Для систем автоматизованого водопостачання пропонуємо клинові засувки з електроприводом Flowinn. Детальні характеристики та варіанти комплектації представлені на окремій сторінці.

Окрема складська пропозиція — засувки DN800 PN10. На складі ЛОТТ в наявноті є засувки DN800 з ручним керуванням. Технічні характеристики та реальні фотографії можна переглянути на спеціальній сторінці.

Конструкція клинової засувки

Повнопрохідна конструкція клинової засувки iValve забезпечує вільний рух води у відкритому положенні. Невисувний шпиндель дозволяє встановлювати засувку в умовах обмеженого простору. Обгумований клин переміщується напрямними корпусу та забезпечує щільне перекриття потоку без контакту металевих ущільнювальних поверхонь.

Переваги

• Герметичність класу А — відповідність вимогам EN 12266-1 щодо відсутності видимого витоку під час випробувань.
• Двосторонній напрямок потоку — засувки можуть встановлюватися незалежно від напрямку руху води.
• Низький гідравлічний опір — повнопрохідна конструкція забезпечує вільний прохід води у відкритому положенні.
• Захист від корозії — епоксидне покриття внутрішніх і зовнішніх поверхонь відповідає вимогам EN 14901-1.
• Зручність обслуговування — конструкція ущільнення шпинделя передбачає можливість заміни верхніх ущільнювальних кілець без демонтажу засувки, відповідно до інструкції виробника.

Сфера застосування

Клинові засувки iValve з обгумованим клином застосовуються для перекриття потоку води на магістральних і розподільчих трубопроводах, у системах господарсько-питного та технічного водопостачання, на насосних станціях і в зрошувальних системах.

Засувки призначені для роботи в повністю відкритому або повністю закритому положенні та не використовуються для постійного регулювання витрати води.

Технічна документація

Клинові засувки iValve виготовляються відповідно до технічних вимог європейських стандартів:

• EN 1074 — вимоги до трубопровідної арматури для систем водопостачання.
• EN 12266-1 — випробування арматури під тиском, зокрема перевірка герметичності затвора.
• EN 1092-2 — розміри та виконання чавунних фланців.
• EN 14901-1 — вимоги до захисного епоксидного покриття чавунних виробів.

Виробник iValve має технічну документацію та документи про відповідність окремих характеристик продукції встановленим вимогам.

Детальніше про призначення міжнародних сертифікатів і стандартів можна прочитати в нашій статті «Міжнародні сертифікати та стандарти трубопровідної арматури: що вони означають?».
